4.2m长行程微米级传输技术研究：RYK同步带模组显示基板传输工况适配分析

01 行业背景：新型显示产业长行程精密传输技术需求迭代

国内新型显示产业已完成规模化产能积累，逐步从产能扩张阶段迈入精密化、高效化、大尺寸化的技术升级阶段。公开行业调研数据显示，2024年国内五代线及以上LCD产能全球占比超60%，2025年产能占比持续提升，京东方、TCL华星等头部企业实现LCD、柔性AMOLED核心技术国产化突破，占据全球显示产业核心市场份额。

2026年显示产业技术迭代特征显著，平板OLED、超大尺寸LCD产品渗透率持续提升，行业竞争聚焦于生产良率、工艺精度、生产效率三大核心指标。随着显示产品迭代，玻璃基板核心基材参数持续升级，主流基板厚度压缩至0.3mm-0.7mm，六代OLED基板最大尺寸可达1850mm×1500mm，呈现大尺寸、超薄、高脆性的物理特性。

在面板曝光、贴合、检测等核心工序中，玻璃基板需完成数米级跨工位传输。传统分段式传动结构、短行程丝杆传动结构，已无法适配大尺寸超薄基板的稳定、精准、低损伤传输需求，长行程无累积误差、低振动、微米级定位的直线传动系统，成为制约高端面板产线良率与产能的核心关键。

02 工况痛点：4.2m长行程玻璃传输的结构性技术难题

本次案例研究对象为华东地区头部面板制造企业LCD量产产线与OLED中试产线，核心痛点集中于曝光工位4.2m超长距离玻璃基板传输工序。产线原采用行业常规多段模组拼接传动方案，受结构原理限制，长期存在精度、稳定性、效率三类结构性技术问题，具体故障机理如下：

2.1 长行程分段拼接的累积误差问题

4.2m超长传输行程超出常规精密丝杆模组的稳定行程阈值，传统方案采用多段短模组拼接安装。受机械加工公差、安装基准偏差、固定点位形变等因素影响，多段拼接结构会产生不可消除的累积定位误差。基板传输至曝光工位的位置偏差持续超出工艺阈值，直接导致光学曝光错位、基板贴合偏移，造成批量产品工艺失效，拉低整体良品率。

2.2 高脆性基板的传输振动损伤问题

LCD/OLED玻璃基板具备超薄、高脆性、易静电吸附的物理特性，对传输过程的加速度、振动幅度、冲击力度高度敏感。原有传动系统启停加减速控制刚性、运行过程存在高频微抖动，瞬时机械冲击会在基板内部产生隐形裂纹。该类瑕疵无法在前置工序检出，会在后续高温镀膜、贴合工艺中持续扩大，最终造成面板报废，是行业共性质量隐患。

2.3 分段传动的协同效率瓶颈

多段拼接模组需独立调试校准，安装基准匹配、电控系统协同调试工序复杂，对装配精度要求极高。同时，分段传动结构存在跨段交接间隙，基板转运过程中易出现停顿、卡顿，产线运行节拍被被动限制，无法实现连续高速传输，产能存在固定上限。

03 适配方案：RYK-KK130同步带长行程模组系统技术方案

针对客户4.2m超长行程、30kg额定负载、微米级定位、低振动传输的复合严苛工况，基于长行程传动结构选型逻辑，规避丝杆模组长距离下垂、共振、行程受限的固有缺陷，采用RYK-KK130欧规同步带一体式模组作为核心传动单元，搭建X轴长距离输送+Y轴精密对位的双轴联动传动系统，替代传统分段拼接方案。

3.1 KK130同步带模组核心结构与技术原理

KK130模组为长行程重载精密传动结构，采用同步带闭式循环传动原理，摒弃丝杆机械转换结构，从原理上解决长距离传动的形变与共振问题，核心结构技术参数与适配逻辑如下：

- 一体式无拼接结构：最大有效行程可达6000mm，4.2m工况可实现单模组整体布设，无分段拼接结构，彻底消除拼接累积误差，保证全行程传动基准统一性。

- 高刚性轻量化机身：采用航空级铝合金基材，经恒温时效处理释放内应力，兼顾结构刚性与低运动惯性，重载工况下机身微形变量极低，保障长距离运行直线度稳定性。

- 精密同步传动配置：搭载台湾原厂高耐磨同步带与精密线性导轨，同步带采用均匀齿距传动结构，传动无间隙、响应一致性高；导轨约束滑台径向、侧向偏移，控制运行轨迹偏差。

- 柔性传动控制适配：兼容步进、伺服全系常规驱动电机，可匹配产线原有电控系统的S型加减速算法，实现柔和启停，降低瞬时机械冲击。

- 高速稳定传动特性：最大运行速度可达1.8m/s，同步带传动无丝杆高速发热、共振问题，长距离高速运行稳定性优于传统丝杆传动结构。

3.2 双轴协同工艺适配逻辑

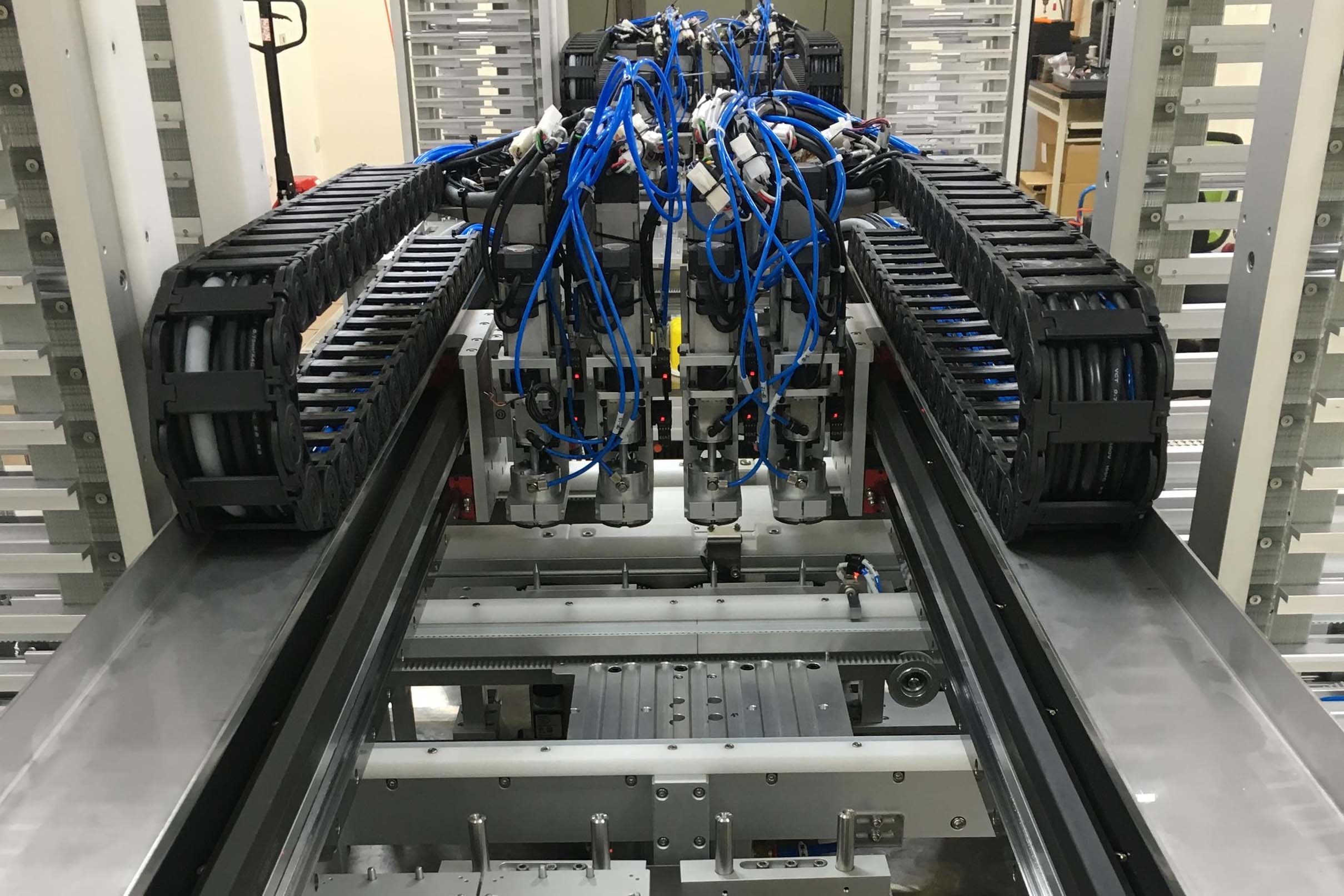

系统采用X轴负责4.2m全程基板输送，完成跨工位物料转运；Y轴配合视觉检测系统完成微米级精准对位补偿。一体式传动结构消除分段交接停顿问题，结合电控柔性调速逻辑，实现基板高速、平稳、精准的全流程转运与曝光对位作业。

3.3 长行程传动结构技术对标

针对本次超长行程精密传输工况，对丝杆传动与同步带传动两种主流方案进行客观技术对标，适配性差异如下：

对比维度

长行程丝杆模组

RYK同步带模组

长行程运行特性

行程超过2m易出现丝杆下垂、高速共振、挠度形变，定位精度持续衰减

无螺杆形变结构，6m内长行程无共振、无下垂，全行程精度均匀稳定

运行速度与冲击

速度阈值低，高速运转易发热，启停刚性冲击较大

传动响应速度快，配合S型加减速可实现低冲击启停，振动幅值更低

安装调试成本

长行程需分段拼接，多基准校准，调试工序繁琐、人工成本高

一体式整体结构，单基准安装，调试流程标准化，适配效率更高

运维特性

分段结构易积尘、间隙磨损不均，维护频率高

开放式规整结构，便于除尘保养，传动配件耐磨寿命长

工况适配性

适配短行程、超高精度静态定位场景

适配长行程、高速、平稳传输+动态精密对位场景

04 工业实测数据：六个月量产工况性能验证

方案上线后历经六个月连续量产工况实测，通过设备数据采集、工艺良率统计、运维记录分析，模组各项性能指标稳定达标，有效解决原有工况结构性痛点，量化优化数据如下：

4.1 生产效率量化提升

一体式无拼接结构消除分段交接卡顿、停顿问题，结合高速传动特性，单批次基板输送时长缩短40%，产线整体运行节拍显著优化，综合生产效率提升35%，突破原有分段传动结构的产能上限。

4.2 工艺不良率精准控制

依托一体式加工基准与稳定传动性能，基板曝光对位偏差得到有效控制，同时低振动传输特性杜绝基板隐形裂纹缺陷。产线工艺不良率由原有1.2%降至0.3%以下，不良率降幅达75%，产品批量生产稳定性显著提升。

4.3 设备运行稳定性升级

六个月连续量产无故障停机记录，传动结构磨损均匀，无精度衰减、运行抖动等异常问题。开放式结构降低粉尘堆积风险，设备维护周期大幅延长，有效降低产线运维人工与配件更换成本，设备综合运行效率稳步提升。

05 核心技术原理拆解：长行程精密平稳传输的技术支撑

针对显示玻璃基板高精度对位、低损伤传输、长期稳定运行三大工艺核心需求，KK130模组从材料、加工工艺、传动结构、配件选型四个维度搭建精度与稳定性保障体系，核心技术原理如下：

5.1 时效航空铝材的形变控制原理

机身采用航空级铝合金基材，经过人工恒温时效处理，充分释放材料熔炼与机械加工产生的残余应力。相较于普通工业铝材，该材质刚性更高、热稳定性更好，可有效抑制长机身在重载、长时间运行、温度波动工况下的微形变，保证模组安装基准面长期平整稳定，为全行程均匀精度提供结构基础。

5.2 4.2m一体式整体加工工艺

模组底座采用超长行程整体一刀切削加工工艺，全程无分段接刀、无基准切换，统一导轨、传动机构、滑台的安装基准，从机械加工源头消除分段拼接带来的累积尺寸误差、平面度偏差、直线度偏差，实现4.2m全行程传动精度均匀一致。

5.3 同步带精密传动误差控制逻辑

采用进口高精密同步带+导轨约束传动结构，同步带齿形啮合精度高，传动间隙极小，可稳定转化电机动力输出；搭配高精度直线导轨的双向约束，限制滑台径向与侧向偏移，配合定制电控补偿程序，可实现常规±0.08mm、定制工况±0.01mm的重复定位精度，满足曝光工位微米级对位需求。同时柔性啮合传动结构可缓冲启停冲击，大幅降低脆性基板的机械损伤概率。

5.4 长寿命耐磨传动体系

核心传动配件采用台湾原厂标准化部件，经过耐磨、抗老化工艺处理，常规工况下使用寿命可达5万小时以上，适配产线24小时连续量产工况，长期运行无明显磨损衰减，保证设备精度的长效稳定性。

06 工况适配延展：长行程重载精密传动通用场景

基于6m超长行程、30kg重载、高速低振、可定制微米级精度的特性，KK130同步带模组的长行程传动技术方案，可适配多行业长距离自动化传输与对位工况，各场景需求与技术匹配逻辑如下：

应用场景

核心工况需求

模组技术匹配点

光伏组件输送

长距离、大尺寸、重载平稳转运

6m极限行程，高刚性机身，重载无变形，运行稳定性高

锂电池流水线上下料

高速连续作业，适配量产节拍，低故障

1.8m/s高速传动，耐磨配件体系，适配高频连续工况

汽车大件零部件装配

长行程精准对位，重载低抖动

导轨约束传动，定位精度可控，重载运行无偏移

智能物流长距分拣

长距离快速输送，低运维成本

一体式结构安装便捷，开放式设计易维护，适配长距流水线

重型桁架码垛

高频往复、重载稳定、低故障率

高刚性结构抗冲击，传动体系耐磨，适配高频循环工况

07 产品标准化技术参数

RYK-KK130欧规同步带模组为标准化长行程传动产品，支持工况定制，固定技术参数如下：

参数项

规格参数

产品系列

RKK欧规同步带模组

最大有效行程

≤6000mm（支持非标定制）

最高运行速度

≤1.8m/s

重复定位精度

标准工况≤±0.08mm；精密定制工况≤±0.01mm

适配驱动电机

57/86步进电机、100W/200W/400W伺服电机

机身材质

航空级时效处理铝合金

核心传动配件

台湾进口高精度同步带、线性导轨

结构特性

结构紧凑、一体式无拼接、低振低噪、电控适配性广

注：产品可根据负载、行程、精度、速度需求进行非标参数定制

08 长行程精密传动的工况适配技术逻辑

高端显示面板大尺寸基板传输难题，本质是长行程传动、微米级精度、低损伤运行三者的工况平衡难题。传统分段拼接、丝杆传动结构受物理原理与结构限制，无法适配超长行程精密量产工况。

RYK-KK130同步带模组通过一体式整体加工结构解决拼接累积误差问题，依托同步带传动原理规避长距离共振与形变缺陷，结合轻量化高刚性材质与柔性传动控制，实现了4.2m超长行程下的高精度、高稳定性、低损伤传输。从实测数据来看，该技术方案可有效解决显示产线效率与良率瓶颈，为大尺寸精密构件长距离自动化传输提供标准化、可复用的技术解决方案。

在高端制造设备国产化迭代进程中，长行程精密传动模组通过结构优化、工艺升级、工况适配，可替代同级别进口传动设备，在保障设备性能指标的同时，提升产线适配性、降低设备与运维成本，适配各高端制造领域的自动化升级需求。
