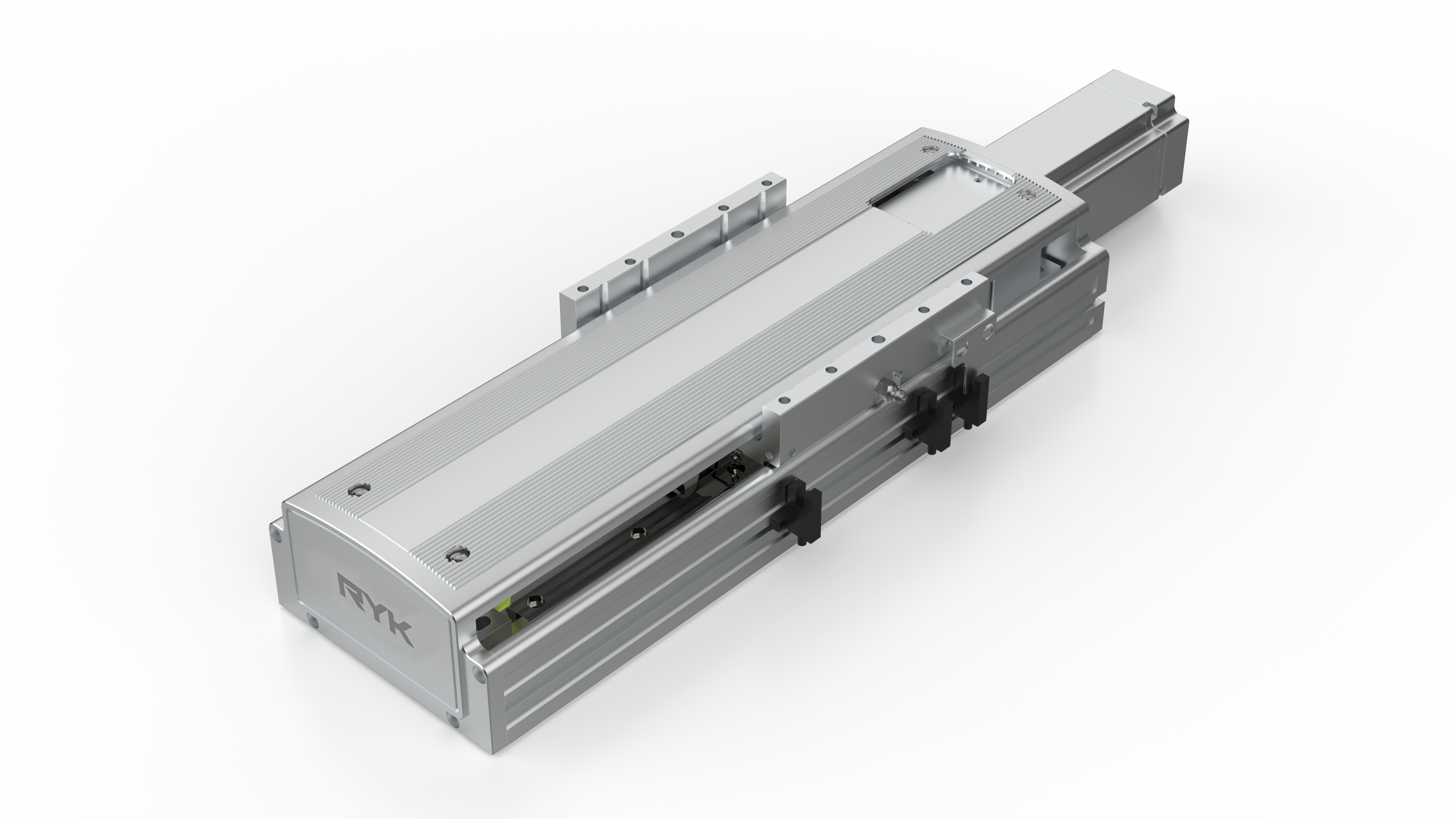

±0.01mm重复定位精度的背后：RYK半封闭丝杆模组技术解析

01 精度指标解读：±0.01mm意味着什么？

在直线模组的技术参数表中，“重复定位精度”是最受关注的核心指标之一。它直接决定了自动化设备能否稳定、可靠地完成精密作业。

那么，±0.01mm的重复定位精度，究竟意味着什么？

精度概念厘清

要理解重复定位精度，首先需要区分三个容易混淆的概念：

| 精度类型 | 定义 | 通俗理解 |

|分辨率|系统能产生的最小运动步距| “最小的一步能走多小” |

|定位精度|指令位置与实际到达位置的偏差| “指哪打哪的准确度” |

|重复定位精度|多次到达同一位置的偏差范围| “每次是否都停在同一个点” |

重复定位精度的测量方法为：对任意一点在相同方向进行7次反复定位，测出停止位置，计算读数最大差值的1/2，以“±”表示。

以一个形象的类比来说：定位精度是“打靶是否命中靶心”，而重复定位精度是“每次弹着点是否集中在同一区域”。对于自动化设备而言，重复定位精度往往比定位精度更为重要——因为只要重复性足够好，就可以通过系统补偿来修正定位偏差。

行业精度等级划分

根据行业标准，直线模组的重复定位精度可分为以下等级：

| 精度等级 | 重复定位精度 | 典型应用场景 |

| 普通级 | ±0.05mm ~ ±0.10mm | 物料搬运、简单定位 |

| 中高级| ±0.01mm ~ ±0.02mm| 精密组装、点胶、检测 |

| 高级 | ±0.002mm ~ ±0.005mm | 半导体制造、超高精度加工 |

RYK系列半封闭丝杆模组达到±0.01mm的重复定位精度，处于行业中高精度等级，能够满足手机摄像头模组组装、精密点胶、对焦检测等严苛工艺的需求。

02 精度实现：六大核心技术支撑

RY80模组能够实现±0.01mm的重复定位精度，并非依赖某一项单一技术，而是材料、部件、结构、工艺四大维度的系统性协同。

技术总览

| 技术维度 | RYK半封闭丝杆模组系列技术方案 | 精度贡献 |

| 本体材料 | 高强度铝镁合金，时效处理 | 长期稳定性，消除内应力变形 |

| 核心部件 | 台湾进口滚珠丝杆/导轨 | 低摩擦、高刚性，传动精度基础 |

| 结构设计 | 电机座与主支撑座一体化 | 保证丝杆与电机同心度 |

| 加工工艺 | 整体一刀加工，无接刀 | 底座直线度与平行度达0.02mm |

| 组装工艺 | 日规技术标准，精密装配 | 多部件协同精度保障 |

| 品控体系 | 7次重复定位测量 | 精度验证与出厂保证 |

技术一：高强度铝镁合金本体

RYK丝杆模组本体采用13个硬度等级的高强度铝镁合金，其强度与硬度比普通铝材高出许多。更重要的是，材料经过时效处理，内应力得到充分释放，加工过程中不易变形，从而保证了底座的直线度与平行度。

这是精度的地基——如果本体在加工或使用过程中发生微小变形，任何高精度的丝杆和导轨都无法发挥应有的性能。

技术二：台湾进口核心部件

RYR半封闭丝杆模组的滚珠丝杆与直线导轨均选用台湾进口品牌：

丝杆规格：直径16mm，可根据客户需求定制导程

导轨规格：15×12.5mm单支配置

进口丝杆的高精度等级和低摩擦系数，是保证重复定位精度的核心传动基础。丝杆的精度直接决定了模组将旋转运动转化为直线运动的准确性，而低摩擦特性则确保了运动的平滑性和响应定位精度测量，在移动距离的中央及大致两端的位置分别进行测试，将测试数值中的最大值作为测定值，以“±最大差的1/2”表示。

这一品控流程确保每台出厂的RYK丝杆模组系列，其重复定位精度均达到宣称的±0.01mm标准。

03 影响精度的常见隐患及

RYK半封闭丝杆模组

的对策

在实际应用中，即使模组本身的精度达标，错误的安装和使用也可能导致精度损失。以下是行业公认的几大隐患及

RYK半封闭丝杆模组

的设计应对：

| 隐患因素 | 问题描述 | RYK半封闭丝杆模组对策 |

| 安装面平面度不足 | 模组底座变形，影响整体精度 | 高强度本体+整体一刀加工，对安装面要求宽容度高 |

| 丝杆预压等级不当 | 反向空程导致定位偏差 | 出厂预设适配预压等级，与场景匹配 |

| 联轴器刚性不足 | 启停时扭转变形，损失精度 | 一体化设计减少连接件，降低精度损失风险 |

| 固定方式不当 | 轴向刚度不足，定位弹性变形 | 刚性固定+支撑侧设计，保证轴向刚度 |

04 与进口品牌精度对标

RYK半封闭丝杆模组

的精度水平究竟处于什么位置？以下是基于公开参数与实测数据的对标分析：

| 对比维度 |

RYK半封闭丝杆模组

 | 某日系主流型号 | 对标结论 |

| 重复定位精度 | ±0.01mm | ±0.01mm | 精度等级持平 |

| 最大行程 | ≤1800mm | ≤1000mm | 行程范围更宽 |

| 最大速度 | ≤500mm/s | ≤500mm/s | 持平 |

| 本体材质 | 高强度铝镁合金 | 铝合金 | 材质强度相当 |

| 核心部件 | 台湾进口 | 日本自制 | 同级别品质 |

| 价格水平 | — | 约

日本

模组

的1.5-2倍 |

RYK半封闭丝杆模组

性价比优势显著 |

| 交货周期 | 标准品现货/非标5-7天 | 3-4周 |

RYK半封闭丝杆模组

交付更快 |

05 精度在应用中的价值：从参数到良率

±0.01mm的重复定位精度，在实际生产中转化为可量化的商业价值。

以手机摄像头模组组装线为例：

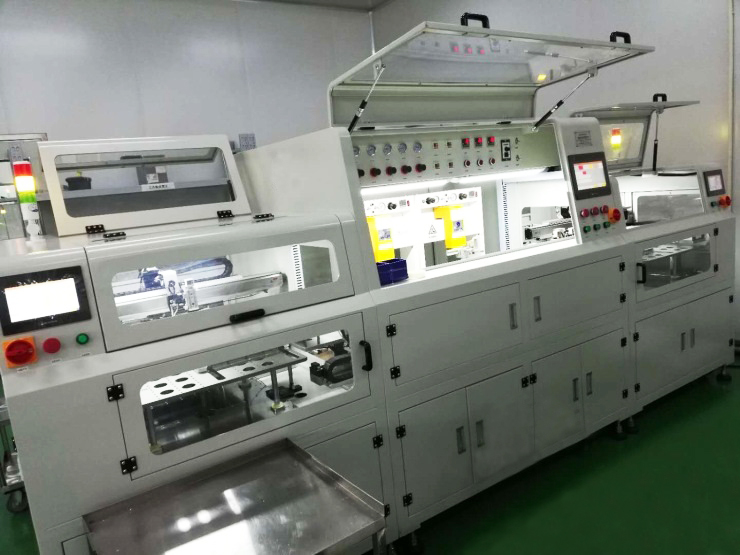

镜头点胶工序：胶路轨迹的重复精度直接影响胶量分布均匀性，±0.01mm的精度保障了每一颗镜头的点胶一致性

底座贴合工序：镜头与底座的相对位置偏差需控制在微米级，±0.01mm的重复精度直接支撑了99.9%的贴合良率

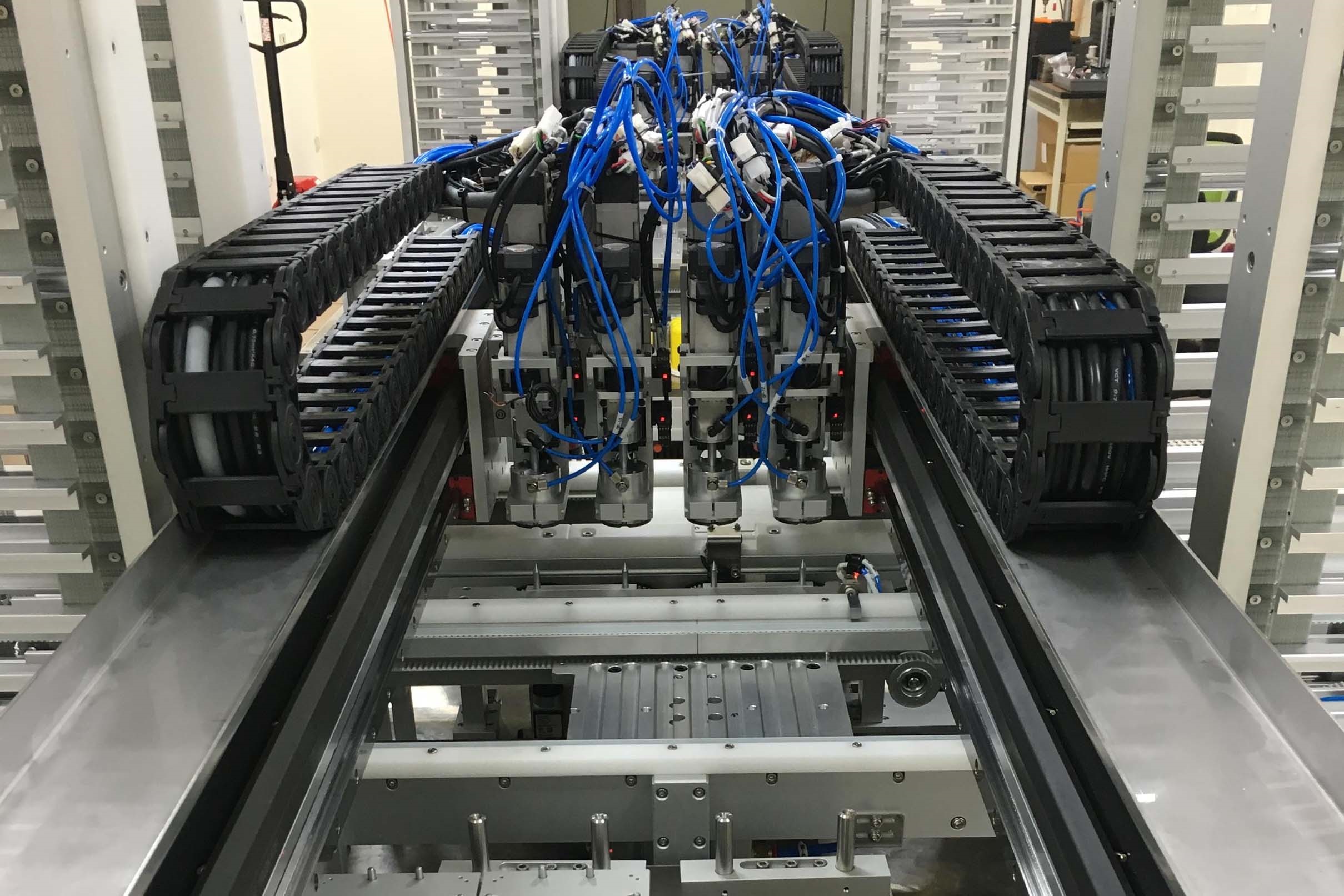

对焦检测工序：检测探针需精准触达测试点位，重复精度决定了测试结果的可信度

06 精度升级路径：直线电机模组方案

对于有更高精度需求的客户，RYK也提供直线电机模组方案。

与丝杆传动相比，直线电机采用“零间隙”直接驱动，系统分辨率可接近反馈系统的分辨率，重复定位精度可达±0.002mm ~ ±0.005mm级别。

RYK直线电机模组适用于：

超高精度激光加工

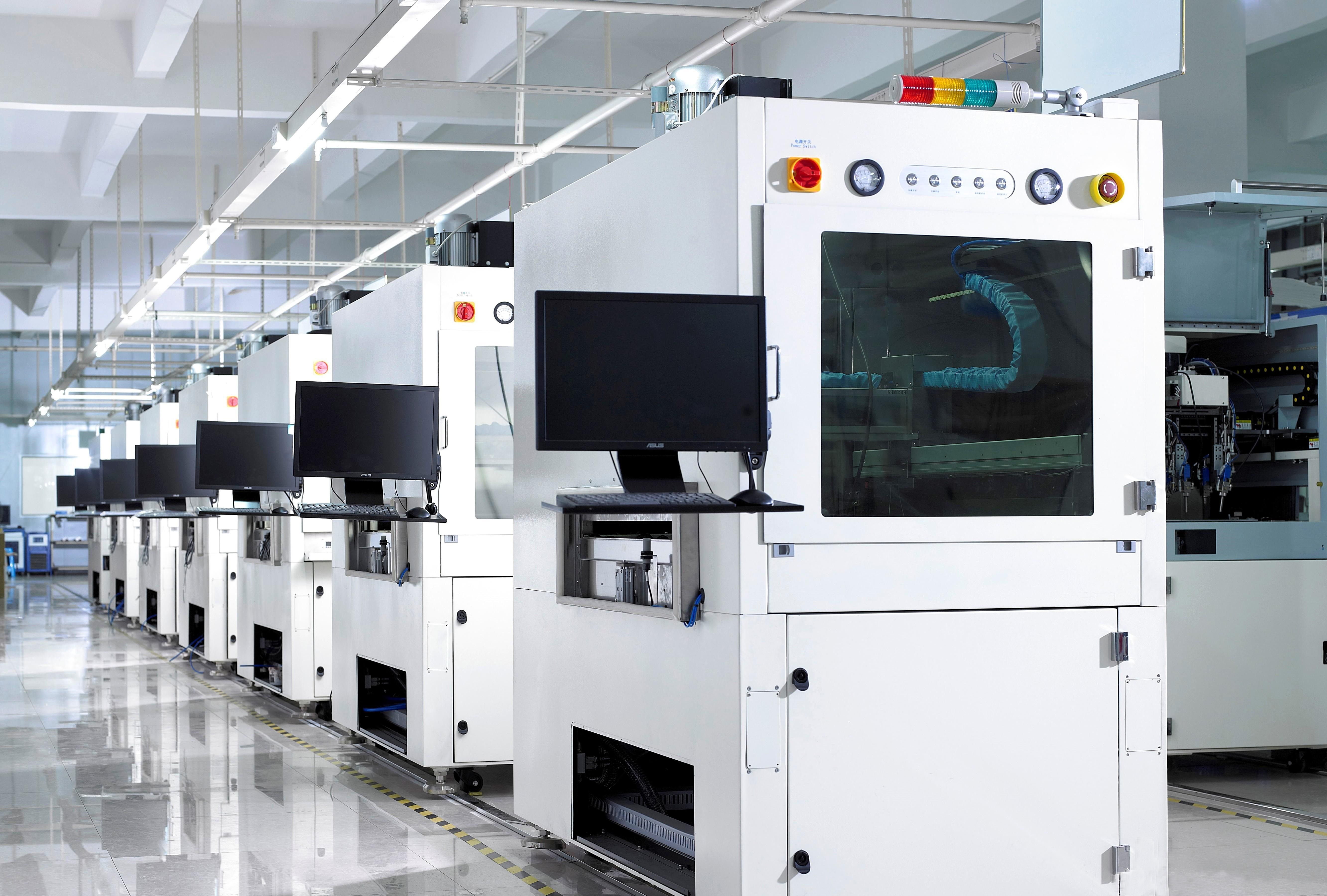

半导体晶圆检测

高速高精度点胶

精密光学对位

07 结语：精度是系统能力的体现

±0.01mm重复定位精度的背后，不是某一项“黑科技”，而是材料科学、精密加工、部件选型、组装工艺、品控体系的系统性能力体现。

RYK半封闭丝杆模组以“精密、稳定、经济”为核心价值，将微米级精度带入更广泛的应用场景，让更多自动化设备商以合理的成本获得可靠的精度保障。

如果您正在为自动化设备选择高精度直线模组，欢迎联系嘉翼RYK技术团队，我们将为您提供一对一的选型支持与免费3D工程图纸下载服务。

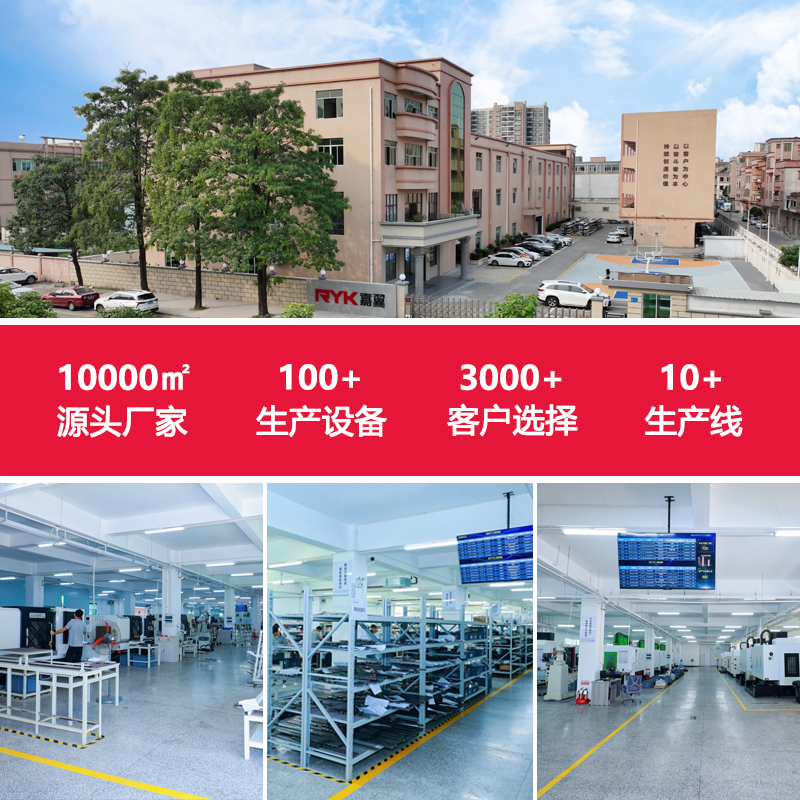

东莞市嘉翼智能装备有限公司

地址：广东省东莞市道滘镇北永永华路1号

官网：www.ryk.net.cn

本文技术参数来源于产品规格书与实测数据。
