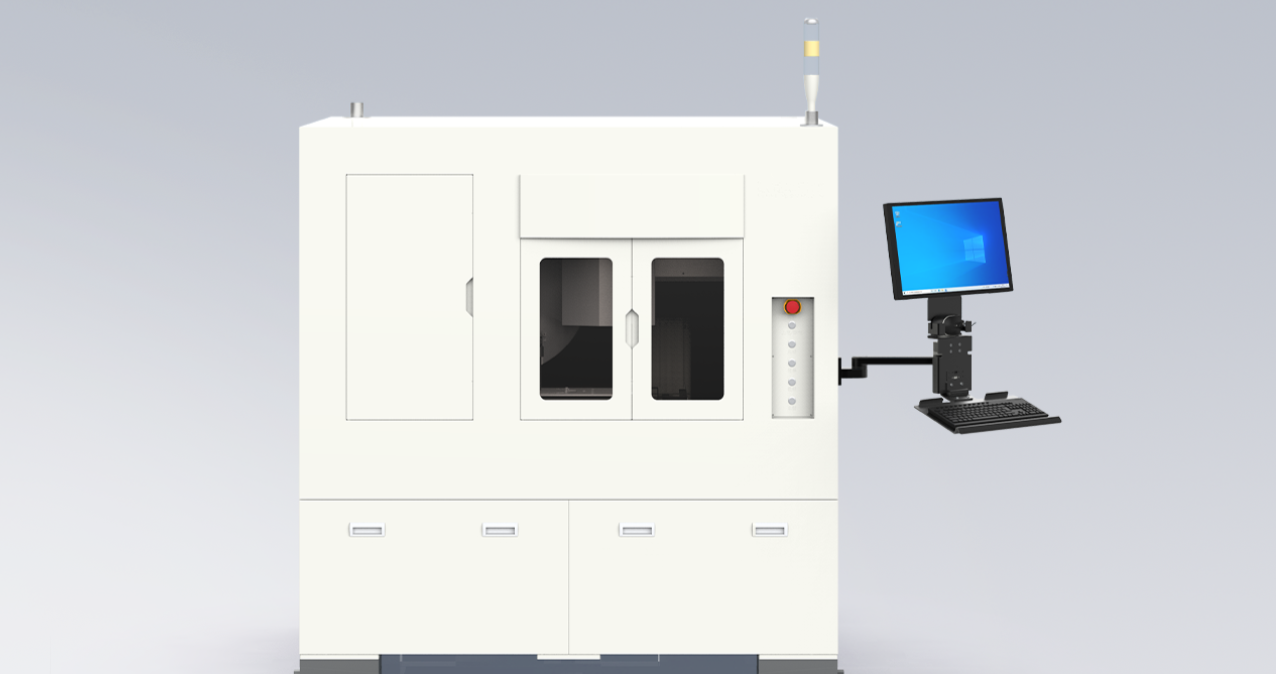

晶圆划线机

动作流程：

晶圆打标动作流程：

1. 人工将晶圆正面朝下放置在工作台上，真空吸附晶圆；

2. 下全局识别 CCD 对晶圆进行初步定位；

3. 晶圆移至下精定位 CCD 上，识别划线路径；

4. 激光器对晶圆划线；

5. 划线完成后，晶圆移至取料位，人工取出晶圆。

ITO 玻璃打标打标动作流程：

1. 人工将晶圆正面朝上放置在工作台上，真空吸附晶圆；

2. 上全局识别 CCD 对晶圆进行初步定位；

3. 晶圆移至上精定位 CCD 下，识别晶圆 mark；

4. 定位 mark 完成后，晶圆移动至取料位，人工将晶圆取出；

5. 人工将 ITO 玻璃放置在工作台上，真空吸附玻璃；

6. ITO 玻璃移至激光器下，激光器对 ITO 玻璃刻 mark；

7. mark 刻完后，ITO 玻璃移动至取料位，人工取出 ITO 玻璃；

8. ITO 玻璃刻字符同原理。

推荐款式

半封闭丝杆模组

半封闭皮带模组

线性欧规模组

直线电机模组

变距模组

电动缸

东莞市嘉翼智能装备有限公司创办于2009年4月。

是一家集研发、生产、制造应用服务为一体的公司，2019 年通过 ISO9001 质量管理体系认证，

厂房面积 10000 平方米，员工 120 余人，其中资深研发设计团队 20 余人，

拥有美国 API 和其他精密检测仪器，与多家高校及科研院建立长期的战略产合作关系，

坚持引进、吸收德国、日本先进自动化技术提高制造工艺水平。

专业研发生产直线模组、直线电机、DD 马达、变距模组、电动滑台、多轴精密平台、平台型定制、模组配件：滚珠丝杆，直线导轨、

自动化非标设备设计制作与生产，工业自动化生产流水线改造工程。

公司产品现涉及的应用领域有:锂电、光伏、储能设备、半导体设备、3C 电子、太阳能设备、医疗器械、汽车电子等自动化行业等。
